PCBA流程有哪些

  PCBA流程是印刷电路板组装过程中的重要环节之一,它包括元器件采购、PCB设计、SMT贴片、DIP插件、测试等多个环节。

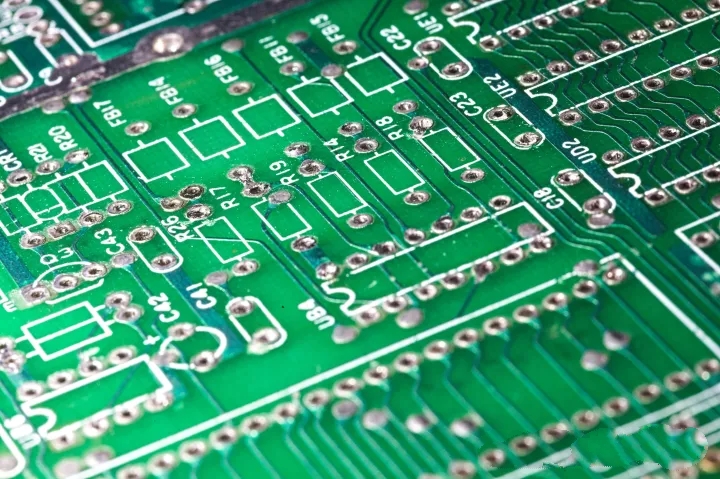

PCBA流程

  一、PCBA流程步骤
  PCBA流程通常包括以下几个步骤:
  元器件采购。在PCBA流程中,首先需要进行元器件采购。在采购过程中,需要选择质量好、性能稳定的元器件,以确保电路的稳定性和可靠性。
  PCB设计。在PCB设计中,需要将电路的线路布局和元器件位置转化为实际的印刷电路板。这个过程通常使用CAD软件进行设计,包括设置线宽、线距、孔径等。
  SMT贴片。在SMT贴片过程中,需要将电子元器件固定在PCB上。这个过程通常包括将电子元器件放置在PCB上,将元器件定位到正确的位置,然后进行焊接。SMT贴片的好处是速度快、精度高、成本低,但需要注意元器件的封装和放置精度。

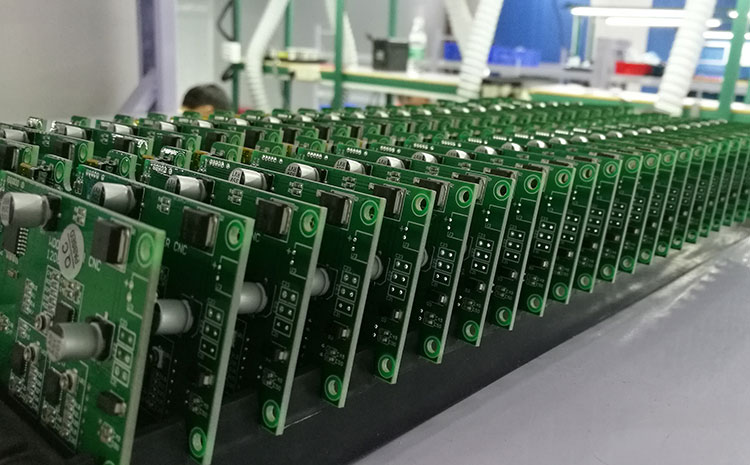

PCBA是什么意思

  DIP插件。在DIP插件过程中,需要将插件式元器件插入到PCB的插座中。这个过程需要注意插件式元器件的引脚数量、引脚排列方式、插座的位置和尺寸等。
  测试。在测试过程中,需要检查PCB上的线路是否正确连接、电子元器件是否安装正确、电路是否正常运行等。通常使用测试仪器进行测试,例如万用表、示波器、测试仪等。
  二、PCBA流程注意事项
  在PCBA流程中,需要注意以下几个方面:
  元器件采购。在元器件采购之前,需要充分了解元器件的参数和性能,确保选择到合适的元器件。同时,需要注意元器件的供货周期和价格等因素。
  PCB设计。在PCB设计中,需要注意线路布局和元器件位置的选择。线路布局需要避免线路之间的干扰和交叉,元器件位置需要考虑元器件之间的间距和连接方式。
  SMT贴片。在SMT贴片过程中,需要注意元器件的封装和放置精度。如果元器件的封装不规范或放置不准确,会影响电路的稳定性和可靠性。

云恒制造

  DIP插件。在DIP插件过程中,需要注意插件的引脚数量、排列方式、插座的位置和尺寸等。如果插件的引脚数量过多或排列方式不合理,会影响插件的插拔。
  测试。在测试过程中,需要使用合适的测试仪器,例如万用表、示波器、测试仪等。同时,需要充分测试电路的稳定性和可靠性,确保电路能够正常运行。
  PCBA流程是印刷电路板组装过程中的重要环节之一,需要设计师和生产厂商充分掌握相关知识和技能,并注意以上几个方面。通过合理的PCBA流程,可以提高电路的稳定性和可靠性,提高产品的质量和性能。
